Isolateur électrique

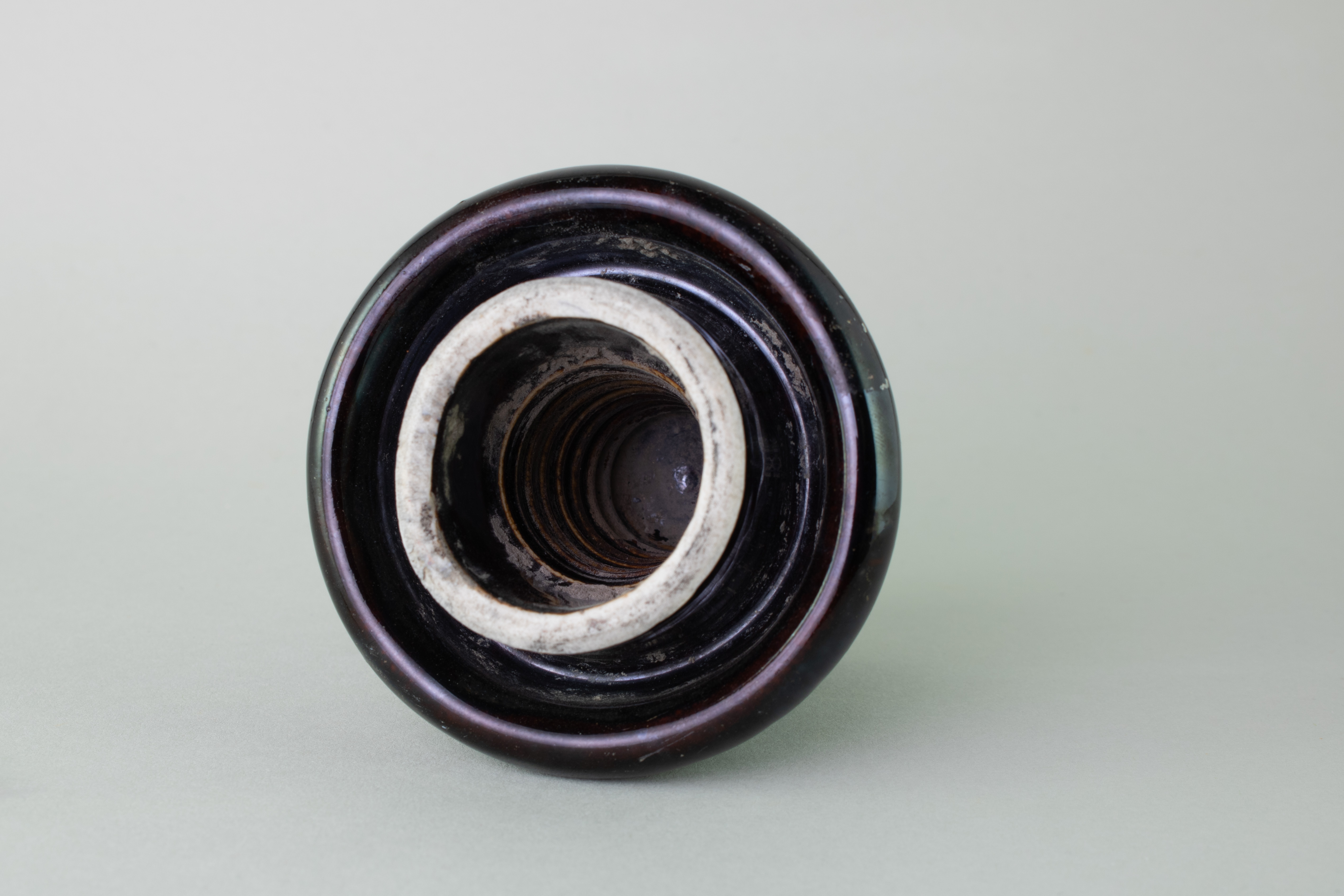

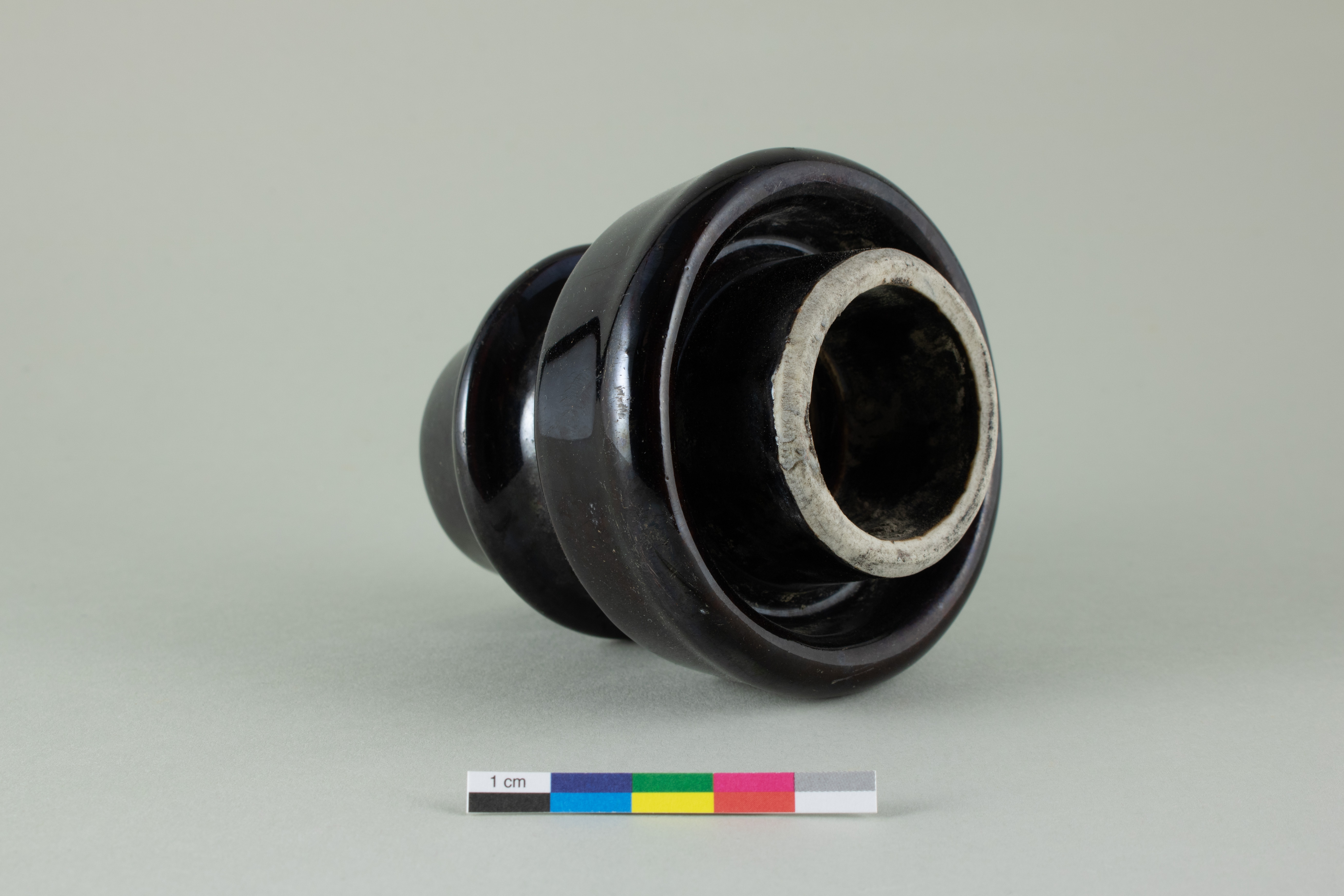

L'isolateur électrique est un élément lié au transport de l'électricité datant d'entre la fin du XIXe siècle et la première moitié du XXe siècle. Entier, l'isolateur en porcelaine commune est recouvert d'une épaisse glaçure de couleur brune. Il présente une ouverture circulaire non filetée, une base large avec une rainure pour le fil « wire groove » au centre et surmontée d'une crête de rainures (wire groove ridges) et d'un dôme légèrement arrondi. Il correspond au modèle U-2215 du système de classification des isolateurs nord-américains. L'objet mesure 9 cm de hauteur et a un diamètre à l'ouverture de 3,5 cm.

Haut de la page

Statut	Catégorie	Autorité	Date
Inventorié	--

Haut de la page

L'isolateur électrique est fabriqué en porcelaine commune recouverte d'une épaisse glaçure de couleur brune entre la fin du XIXe siècle et la première moitié du XXe siècle au Canada ou aux États-Unis. Selon le système de classification des isolateurs nord-américains, ce modèle-ci correspond au U-2215. Alors que les isolateurs en verre portent des numéros commençant par « CD », ceux en porcelaine débutent par « U » et couvrent les numéros 1000 à 3999. Ce système de classification est inventé en 1971 par M. Jack H. Tod de Phoenix, en Arizona, pour identifier les isolateurs à broches en porcelaine monobloc.

Les isolateurs sont des objets fabriqués dans des matières non conductrices d'électricité, généralement en verre ou en porcelaine, destinés à isoler le courant circulant dans un fil de mise à la terre, notamment en cas de brouillard ou de pluie. Les isolateurs électriques ont une fonction double : ils jouent le rôle de support pour fixer les fils aux poteaux et aident à prévenir la perte de courant électrique pendant sa transmission. Le plus souvent, ils sont montés sur des broches en bois sur les traverses des poteaux téléphoniques. Les isolateurs en verre et en porcelaine sont utilisés depuis les débuts du télégraphe, mais les isolateurs en verre sont généralement moins chers que la porcelaine et sont normalement utilisés pour les applications à basse tension. Des isolateurs en caoutchouc et en bois sont également produits à une certaine époque aux États-Unis, mais sont moins fréquents. Les plus anciens isolateurs en verre datent d'environ 1846. Les isolateurs électriques connaissent leur apogée entre 1875 et 1930, avec une grande variété de formes produites en verre de plusieurs couleurs. Certains isolateurs présentent des numéros de brevets, des logos de fabricants et des noms des verreries productrices.

L'isolateur électrique a été mis au jour en 2018 sur le site archéologique du poste de la Reine situé dans le quartier Saint-Roch, à Québec. Les fouilles ont permis de mettre à jour une soixantaine de structures dont six fosses de latrines, ainsi qu'une collection de plus de 6 000 artéfacts. Ceux-ci témoignent des activités quotidiennes des résidents du secteur entre le XVIIIe et la fin du XIXe siècle, où les fonctions résidentielles et commerciales s'entremêlent. En 1894, l'acquisition des lots résidentiels par la Montmorency Electric Power Co marque le début d'une nouvelle ère industrielle de production d'électricité sur ce site. Le poste connait plusieurs propriétaires au cours du XXe siècle, dont la Quebec Railway, Light, Heat and Power Company. En 1963, lors de la deuxième nationalisation des compagnies d'électricité, Hydro-Québec acquiert le poste. Depuis sa mise en service jusqu'à la Deuxième Guerre mondiale, ce poste, par lequel transite la charge alimentant les seize districts du réseau, demeure le plus important du réseau de Québec. Le poste de la Reine cesse ses activités en 2016; il s'agissait du plus vieux poste de transformation hydroélectrique au pays. L'intervention archéologique est réalisée au cours du démantèlement du poste.

Haut de la page

Numérisation de la collection archéologique de référence du Québec (2016 - )
Société du musée d'archéologie et d'histoire de Montréal Pointe-à-Callière

L'isolateur électrique a été sélectionné pour la collection archéologique de référence du Québec, car il témoigne du riche passé industriel du site archéologique du poste de la Reine, et plus particulièrement de la production d'électricité de la seconde moitié du XIXe siècle à la première moitié du XXe siècle. Également, il s'agit d'un type d'isolateur peu documenté dans les collections archéologiques du Québec.
