Dessin d'architecture (Monument aux Braves de 1760)

Numéro de l'objet :

• Cote : P001,S7,P79

Lieu de production :

• Amérique du Nord > Canada > Québec

Dimensions :

• Largeur : 45 centimètre(s)
• Longueur : 61 centimètre(s)

Inscription :

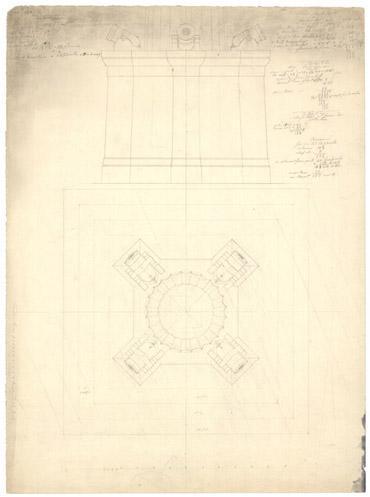

Gauche, haut: Calcul du; Poids d'un mortier; Et de son support; Long = 3; Cire x = 4 1/2, = 13 1/2 pds sup; Bout cire = 4 1/2; Diam moy x = 0.4 1/2, = 1 2/3; ...; Des deux supports 10.0; 24/25 1/6 (= 1 1/24 pds cubes; x 4; Les 4 mortiers = 4 1/6 pds cubes = 17 ... nearly
Gauche, bas, sens inverse: Fondations 25 x 25 x 6 = 52 toises de 72 pied.
Droite, haut: Calcul de la porte; Du; Piedestal, Pieds pieds sup.; Pourtour développé = 36; Hauteur do - x = 9, = - 324; 16 côtes pour joints 3' = 4 x 6 = - 36; 4 joints horizontaux 3' = 1 x 36 = - 36; Dessus du piédestal = 6 x 6 = - 36; Épaisseur 1/2 pouce [symbole de division] 24) 432 [symbole de division] 18 pieds cubes; Calcul de; La colonne; Pieds; Diam inf = 5, Diam moy; Do sup = 3 1/2, = [symbole de division] 2 = 4 1/4 cire = 13.35; Ajouter pour développe; Ment des flutes 1/2 x 4 = 3; 16,35, Pieds; Hauteur; 14,5 pieds cubes; Calcul du; Chapiteau et base de; Statue; Cotés = 20 x 5 = 100; Dessus 5 x 5 = 25; Résumé; Piedestal 18 pds cubes; Colonne 14 1/2; Chap etc - 5; 37 1/2; Ou allouent pour joints 40 pieds cubes; x 4 6/112 ...; 162 ... 16 lbs.; Montans 17; En tout 179 ...
Verso, centre, haut: Monument 1760
